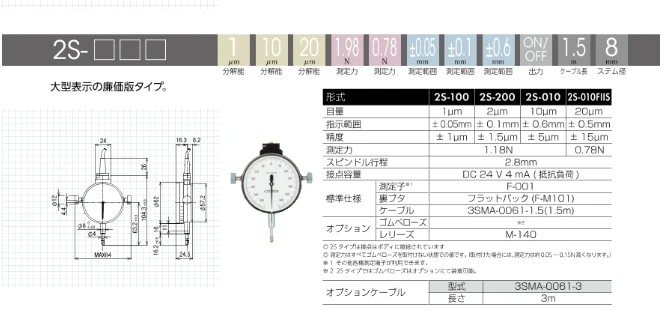

信号指示器/2S-□□□
规格
| 种类 | 大显示屏 | ||
|---|---|---|---|
| 一般的 | 高精度1μm | 高精度2μm | |
| 模型 | 2S-010 | 2S-100 | 2S-200 |
| 毕业 | 10微米 | 1微米 | 2微米 |
| 适应症范围 | ±0.6毫米 | ±0.05毫米 | ±0.1毫米 |
| 示值精度 | ±5μm | ±1μm | ±1.5μm |
| 测量功率 | 1.18牛顿 | ||
| 主轴行程 | 2.8毫米 | ||
| 联系能力 | DC24V4mA（阻性负载） | ||
| 大量的 | 约190克（含电缆） | ||
| 电缆 | 请单独购买该选项 | ||
| 标准探头 | F-001（钢）*1 | ||
| 标准后盖 | 平背（F-M101） | ||
| 橡胶波纹管（可选） | M-131 | ||
- *1 除标准型外，还有各种其他类型的探头可供选择。
- 笔记
- ①. 1S型的触点与主体之间有绝缘。
- ②.2S型的触点与主体之间没有绝缘。
因此，请在主体与设备的接地线或公共线之间保持电气绝缘的状态下使用。 - ③.测量力为拆下橡胶波纹管后的标准值。
- ④. 触点容量中的“电阻负载”指的是应避免使用“电感负载”。
“电感负载”是指直接驱动线圈等效物，例如继电器开关或螺线管。
如果直接连接线圈，线圈的反电动势会瞬间损坏TRIMETRON内置的触点。
如果您希望使用继电器开关驱动设备，请添加一个使用晶体管驱动继电器的电路，如下方参考电路图所示。
